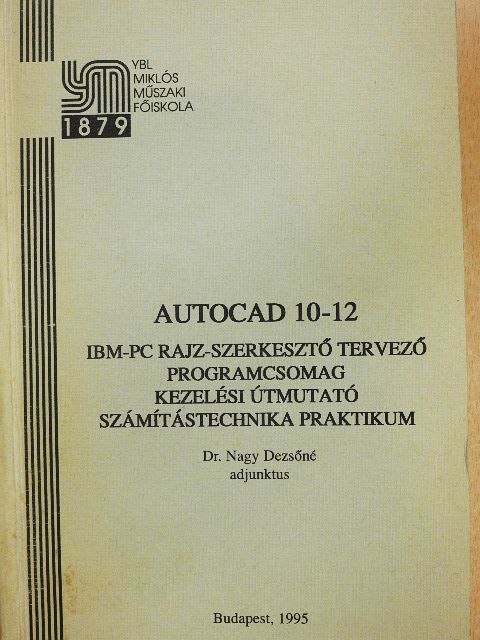

AutoCAD 10-12 [antikvár]

AutoCAD Bevezetés Az AutoCAD világszerte az egyik legjobban elteriedt, és a sokfajta CAD rendszer alapjául szolgáló számítógépes tervezést segítő általános programcsomag. CAD-(Computer Aided Design) a gépészeti és építészeti tervezést segíti. Az AutoCAD a rajzelemeket .DWG kiterjesztésű rajz-fileokban tárolja. Az új elemeket a rajzszerkesztövel állítja elö. Nagyrészt rajzelemválasztékától függ, hogy mennyire kényelmesen tervezhetünk. Harware konfigurációjához digitalizálótáblatípusok, vagy egerek(mouse-ok), és rajzgép-(plotter-) típusok tartoznak, a hagyományos perifériák mellett. Az AUTOCAD főiskolánkon használt verziói az ACAD10, ill. ACAD12 kissé különbözik. A praktikum eleje a 10. verziót, a 17.fejezet, s a függelékek E-Ja 12.verziót ismertetik. 1. Az AutoCADIO betöltése, új rajz kezdése al. ' ' í' l A IBM.AT, XT bekapcsolt állapotban és munkára kész helyzetben a í gépelje be a saját aktuális könyvtárának helyét pl.: C:\HALLG\MAGAS\tankör\sajátnév t I „. erre saját alkönyvtárunk jelenik meg,Itt hívjuk meg az AutoCAD-et az ACAD.bat file- II Ha az ACAD.bat file a C:\gyökérben van igy: C: \ACAD Hálózat és RAMDRIVE használat esetén a BOOT-lemezes inditás és LOGIN bejelentkezés után az ACADRAM.BAT nevü file elindításával pakoljuk le az AutoCAD lényeges file-jait a c: virtuális lemezre,majd itt hívjuk meg az AutoCAD-et. Az aktuális indítást kérdezzük meg a gyakorlatvezetőtől. Rövid idö múlva bejelentkezik az AutoCAD aktuális változata. 1,'í ! Í A 10.0 és 11.0 verziók hasonlóan jelentkeznek be, de utasításkészlet, és menüfonma szerint különbséget mutatnak. A 11.0 verzió bővült az AME "szilárdtest menüvel, a 12. verzió már nem csak legördülő menükre épül, hanem Windows szerű elérést biztosit, a i J-'t párbeszédablakokkal, és azonnal a rajzterület jelentkezik be, ahonnan a file menü new i(uj) illl. open (megnyit)utasitásával kezdhetünk a munkához 'i ' Az ACAD 10.0 verzióig kis várakozás után először a - main menu (fő menü) jelenik meg: 1.1 Az AutoCAD 10.0 menüi: Főmenü: 0. Exit AutoCAD (kilépés AutoCAD-ból) 1. Begin a NEW drawing (új rajz kezdése) 2. Edit aii LISTING drawing (meglévő rajz szerkesztése)
