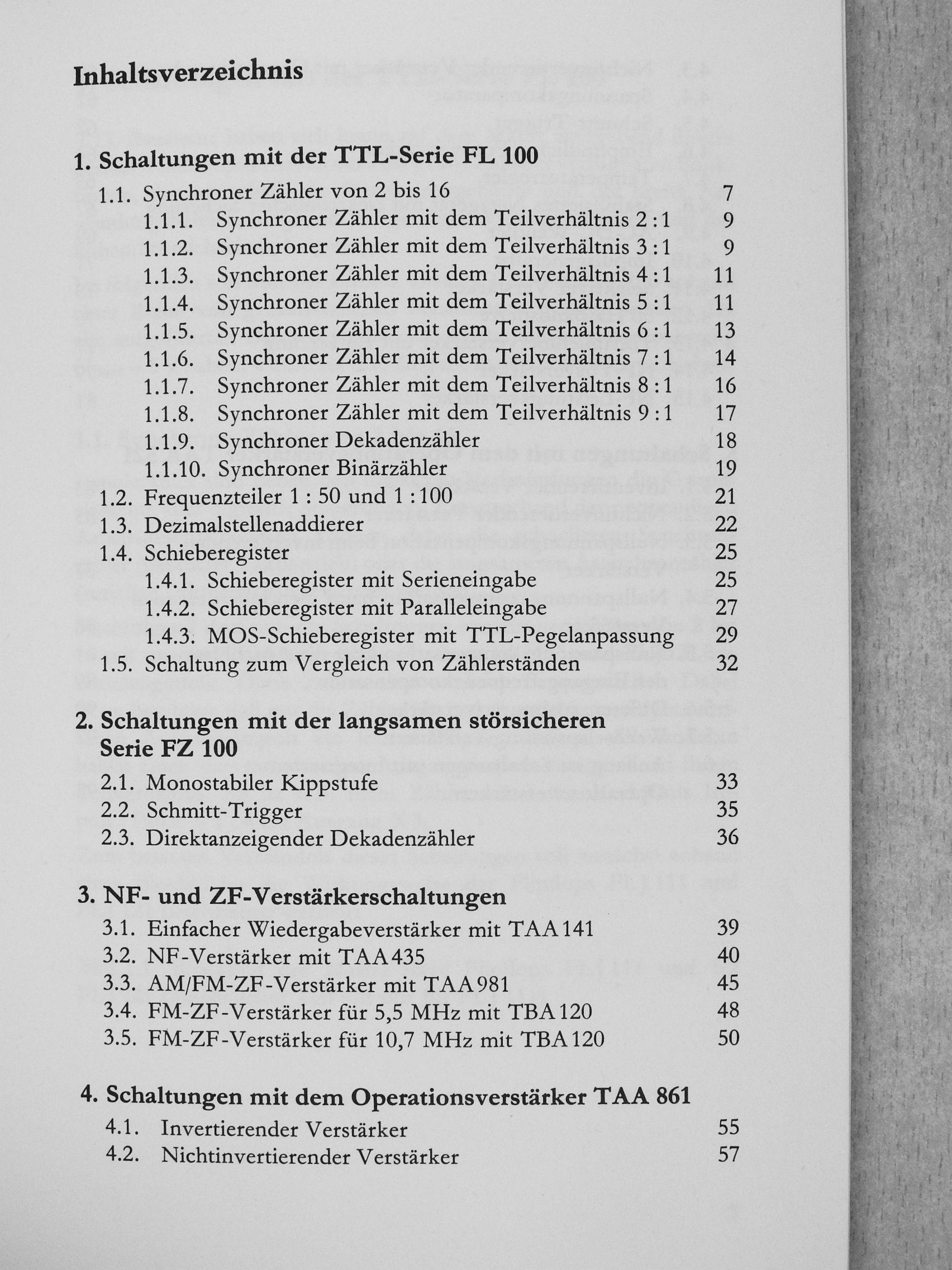

Halbleiter-Schaltbeispiele 1970 [antikvár]

1. Schaltungen mit der TTL-Serie FL 100 TTL-Bausteine haben sich heute auf dem Markt weitgehend durchgesetzt. Nicht zuletzt haben dazu die große Zahl der verfügbaren Funktionen, das wirtschaftliche Plastiksteckgehäuse und der breite Anwendungsbereich, aufgrund der geringen Verzögerungszeit und der hohen Störsicherheit, beigetragen. Im folgenden soll nun der Einsatz unserer TTL-Serie FL 100 anhand einer Reihe von grundsätzlichen Schaltungen gezeigt werden. Da alle aufgeführten Bausteine eine einheitliche Versorgungsspannung ^Batt = 5 V haben, wurde auf ihre Angabe in den Beispielen verzichtet. 1.1. Synchrone Zähler von 2 bis 16 Impulszähler sind neben den logischen Verknüpfungen die Grundelemente aller digitalen Steuerungen. Entsprechend der notwendigen Arbeitsgeschwindigkeit können dabei die schnelleren Synchronzähler (paralleler Taktbetrieb) oder die langsameren Asynchronzähler (serieller Taktbetrieb) verwendet werden. Nachfolgend sind nun die Schaltungen synchroner Zähler von 2 bis 16 mit unseren JK-Master-Slave-Flipflops FLJlll und FLJ121 zusammengestellt. Diese Zähler sind zugleich Frequenzteiler. Dabei ist zu beachten, daß nur die Zähler bis 2, 4, 8 und 16 einen symmetrischen Ausgangsimpuls am letzten Flipflop liefern. Alle anderen haben einen unsymmetrischen Ausgangsimpuls entsprechend ihrem Teil Verhältnis. So ist z.B. beim Zähler bis 5 das Verhältnis Impuls : Pause = 1 : 4 am Ausgang X3. Zum besseren Verständnis dieser Schaltungen soll zunächst anhand eines Blockbildes die Wirkungsweise der Flipflops FLJ 111 und FLJ 121 beschrieben werden: Bild 1.1 Blockbild der Master-Slave Flipflops FLJlll und 1/2 FLJ 121 (gestrichelter Teil gilt nur für FLJ III)
